Компания ООО «ТИУС» выполнила проект по построению инфраструктуры сети передачи данных LoRaWAN на одной из площадок клиента, внедрив свой опыт и технологии Промышленного Интернета вещей (IIoT). В рамках проекта, для обеспечения стабильной работы системы, были задействованы базовые станции от нашего партнера «ВЕГА-Абсолют». Разворачивание беспроводной сети LoRaWAN позволило клиенту обеспечить стабильную связь для устройств электронной ключ-бирочной системы (ЭКСБ) на всей территории площадки и начать планирование по реализации других задач.
Основные задачи проекта
- В рамках внедряемой «Электронной ключ-бирочной системы» обеспечить только санкционированный доступ к оборудованию с использованием беспроводной системы передачи данных LoRaWAN.
- Покрыть беспроводной сетью передачи данных всё предприятие Северсталь-метиз (Череповец) для дальнейшего масштабирования проекта ЭКБС и реализации других задач.
Перед началом реализации проекта наша компания провела комплекс предварительных мероприятий. С помощью тестовых комплектов была развернута временная сеть LoRaWAN и проведены натурные испытания, после чего был составлен итоговый протокол, в котором были отражены карты покрытий сигналом по каждому цеху предприятия. Таким образом, нам удалось определить оптимальные точки размещения базовых станций и их необходимое количество с учетом труднодоступных мест. Кроме того, было выполнено проектирование, которое обеспечило правильный монтаж базовых станций с учетом существующей сетевой инфраструктуры предприятия и удобства обслуживания в дальнейшем.

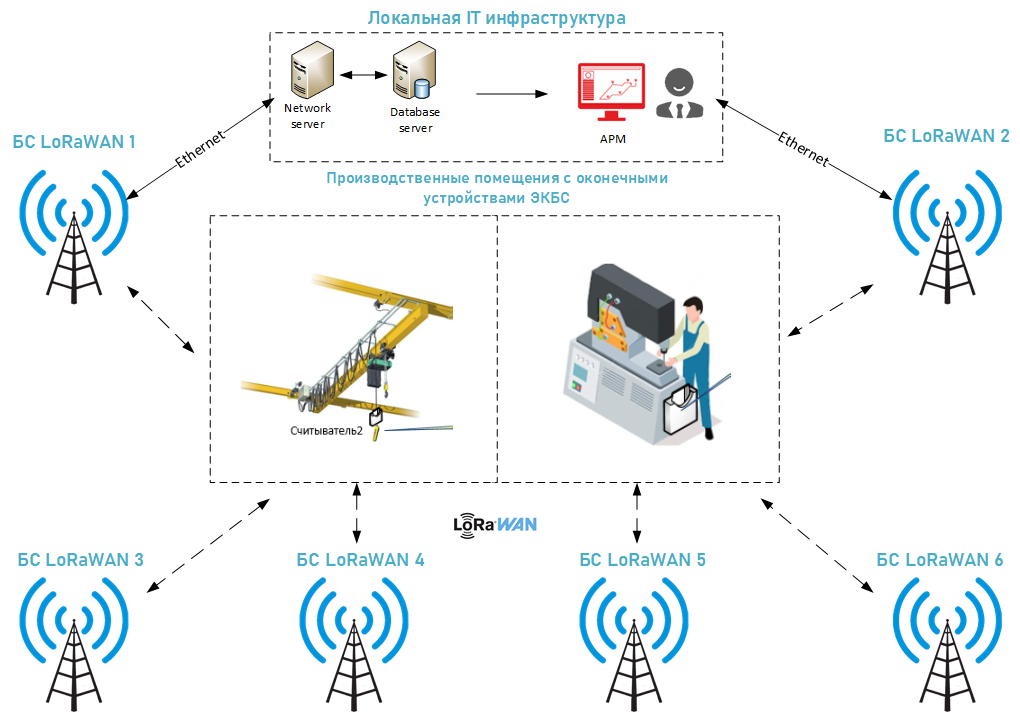

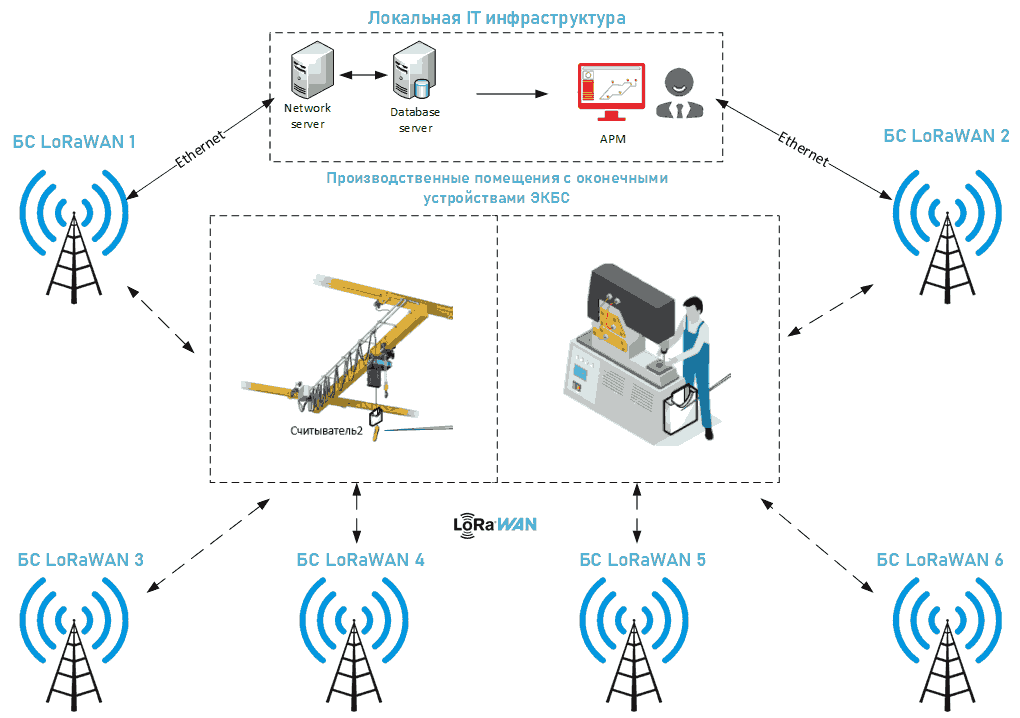

Структурная схема сети проекта
Выполненные работы
- Произведено радио обследование всего предприятия, в ходе которого определили необходимое количество базовых станций LoRaWAN и места их установки.
- Произведено проектирование, а также составлен итоговый отчет с подробной картой радио покрытия сетью LoRaWAN по каждому цеху.

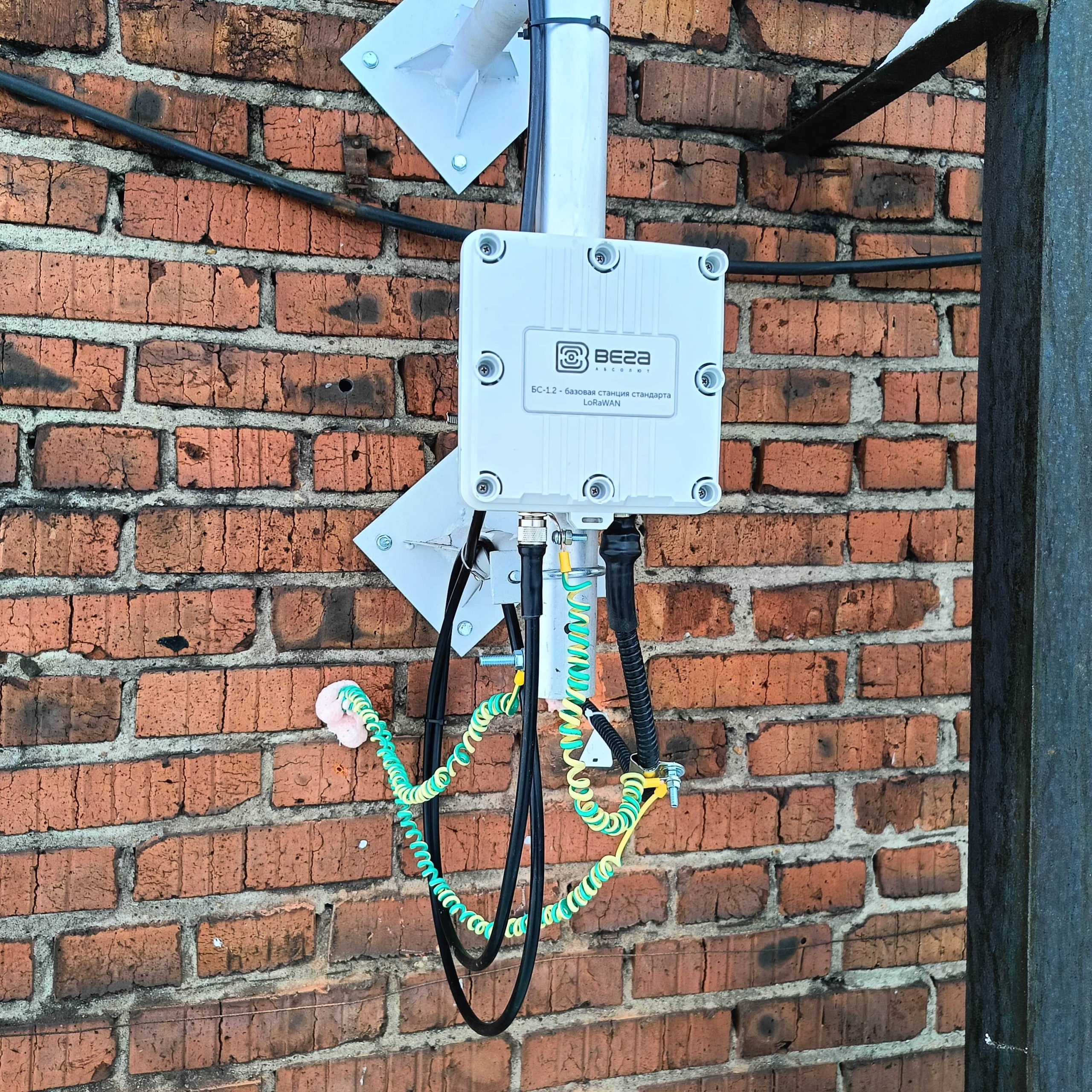

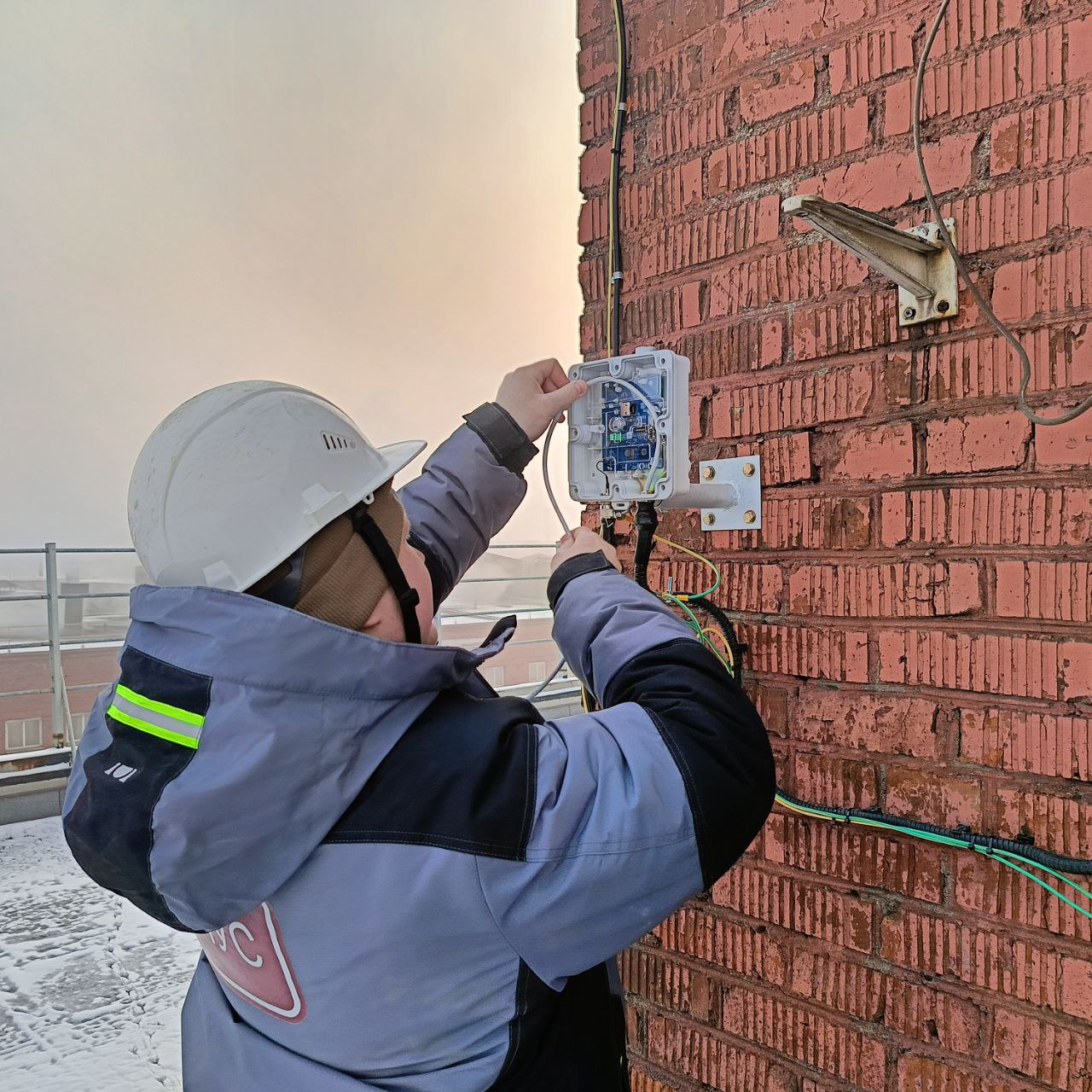

- Проведен монтаж базовых станций и пусконаладочные работы по запуску системы.
- Проведена настройка и проверка работа сети LoRaWAN, успешно пройдены гарантийные испытания.
Результаты выполнения проекта

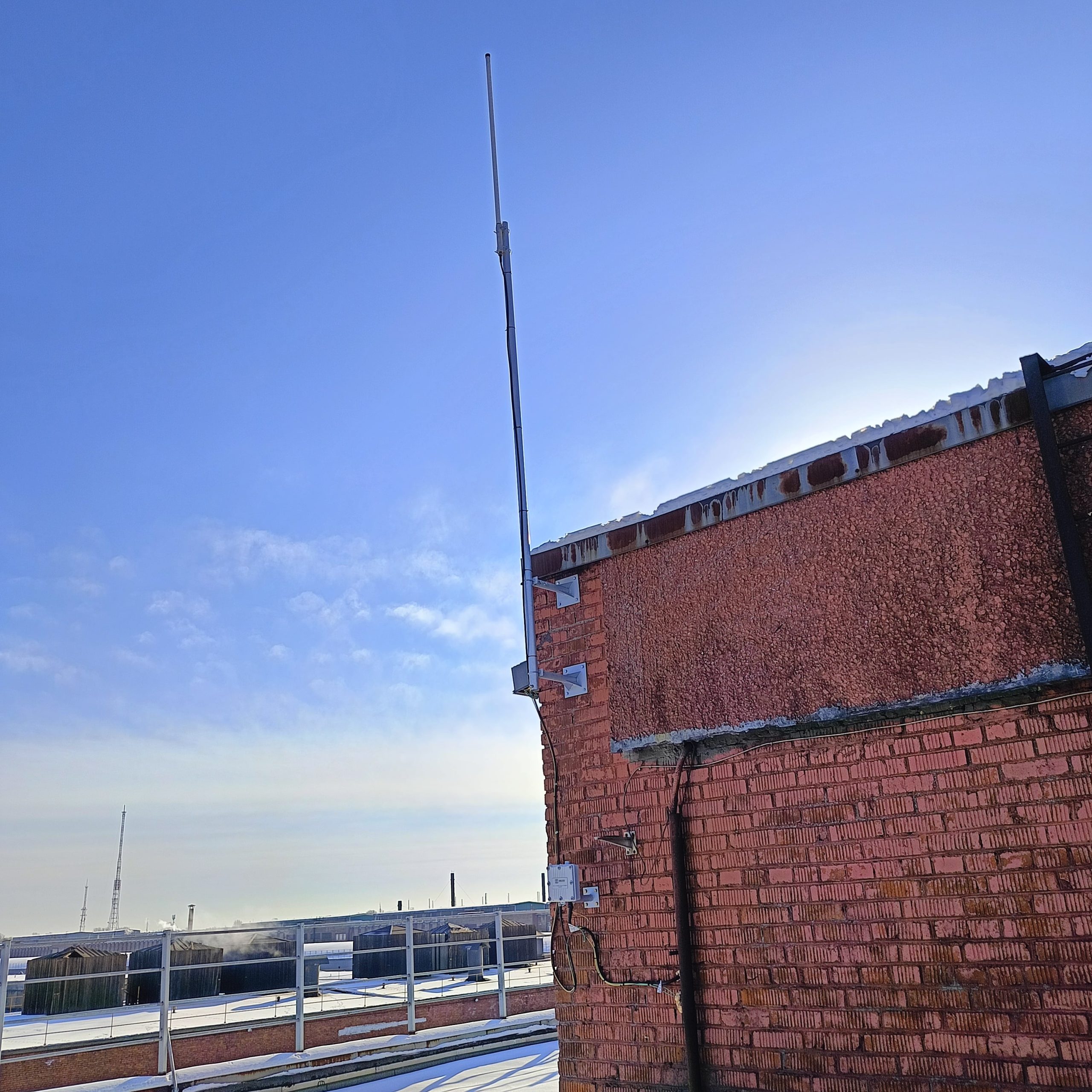

Инфраструктура сети LoRaWAN: установлены 6 базовых станций, что обеспечило полное покрытие всего предприятия и позволило строить решения в ранее недоступных местах.
Качественное построение сети позволило в полном масштабе внедрить электронную ключ-бирочную систему (ЭКБС).
Внедренная система ЭКБС обеспечила контроль за оборудованием, используемым несколькими работниками в течение смены, таким как кран-балки и станки в РММ, обеспечив эффективное распределение прав доступа.
Повысился уровень безопасности на предприятии и минимизированы риски несанкционированного запуска, тем самым обеспечив более эффективное управление производственными процессами.
