ООО «ТИУС» совместно с ООО «ПЛКСистемы» успешно построили и протестировали сеть LoRaWAN в рамках IIoT-решения для телеметрии динамического оборудования на территории нефтебазового хозяйства ООО «Газпромнефть-Терминал». Проект выполнен на базе оборудования компании ООО «Вега-Абсолют».

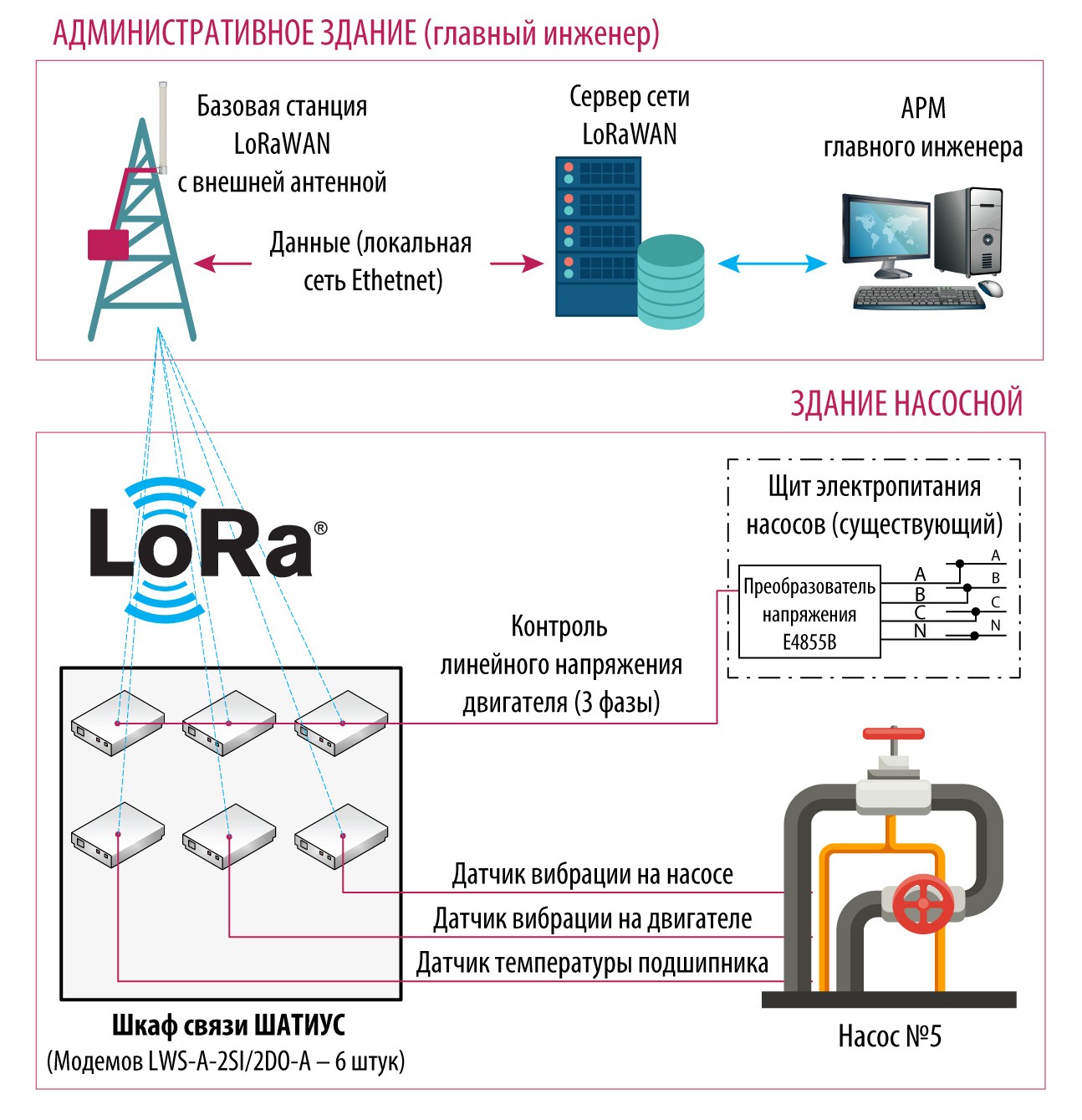

Специалистами компаний “ТИУС” и “ПЛКСистемы” было проведено предварительное обследование объекта и тесты покрытия сети LoRaWAN. После анализа результатов было принято решение, что данная беспроводная LPWAN-технология оптимально подходит для достижения поставленных задач. Отметим, что для клиента была актуальна не только низкая стоимость системы и работ по ее разворачиванию, но и также вопрос легкости работы с ней. Мы разработали структурную схему сети, проектную документацию, согласовали все документы с заказчиком и приступили к выполнению работ.
Основные задачи проекта
- Обеспечить удаленный мониторинг насосов по приемке нефтепродуктов на участке железнодорожных линий.
- Снизить трудозатраты на получение данных и сократить время обхода территории нефтебазы оперативным персоналом.
- На основе полученных данных обеспечить прогноз отказов и поломок оборудования.
- Повысить эффективность анализа и планирования режимов работы насосов.
- Предоставить главному инженеру оперативный доступ к информации и автоматизировать формирование отчетности о работе динамического оборудования во время перекачки нефтепродуктов.
Выполненные работы на территории нефтебазы ООО «Газпромнефть-Терминал»

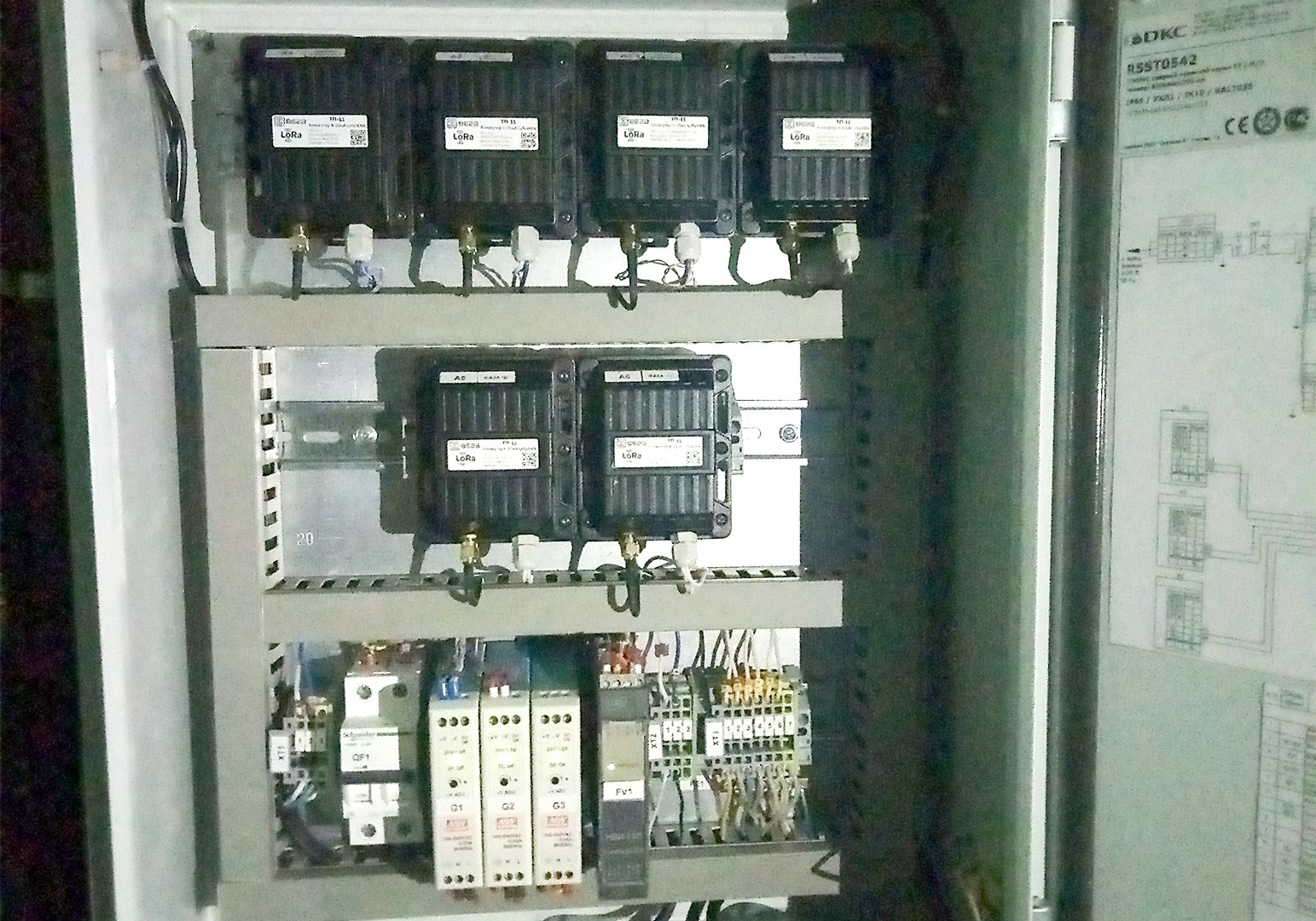

- Организован мониторинг параметров насосов по приему нефтепродуктов с железнодорожных цистерн:

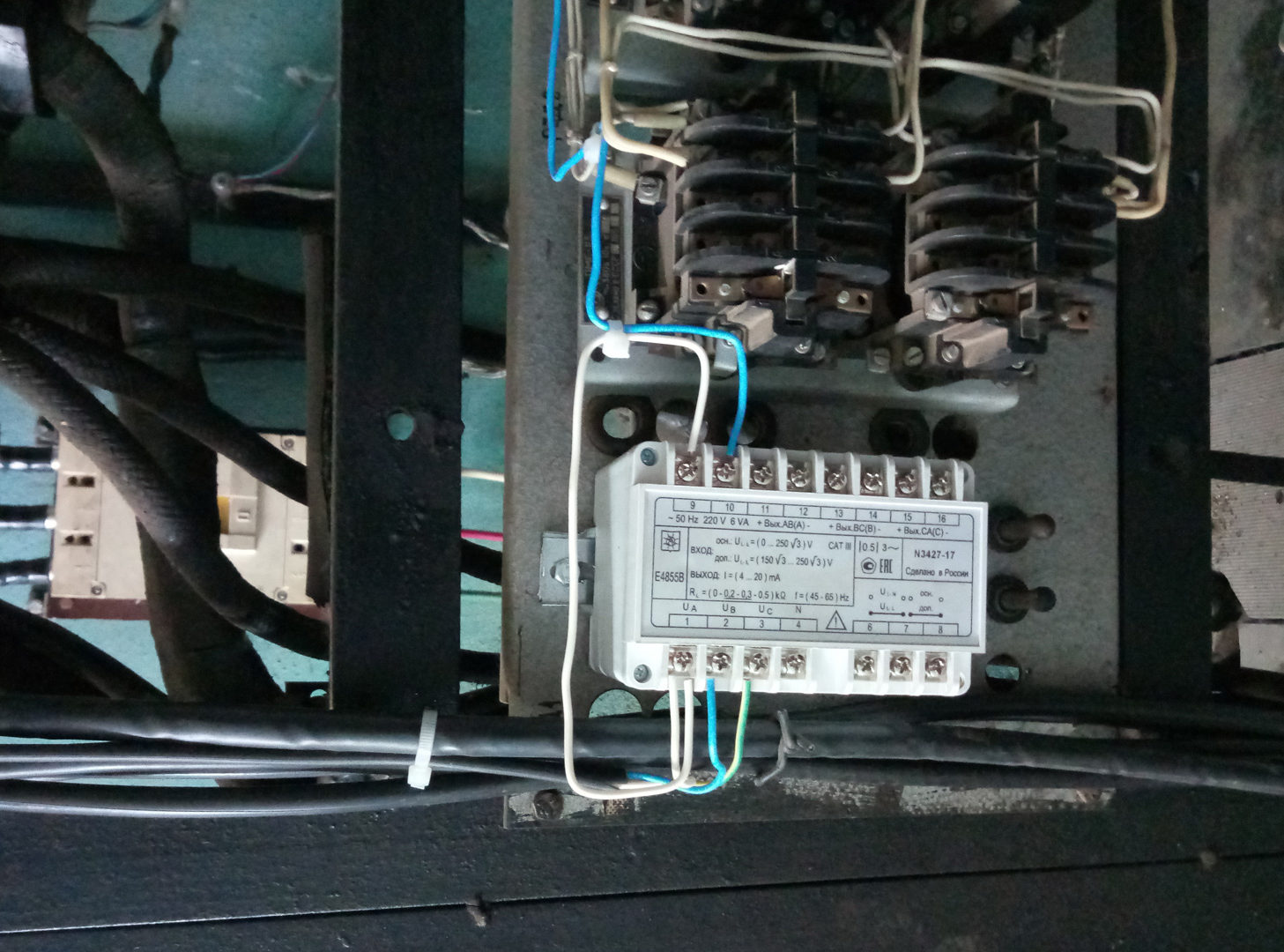

- контроль линейного напряжения двигателя, три датчика по фазам – раз в 30 минут;

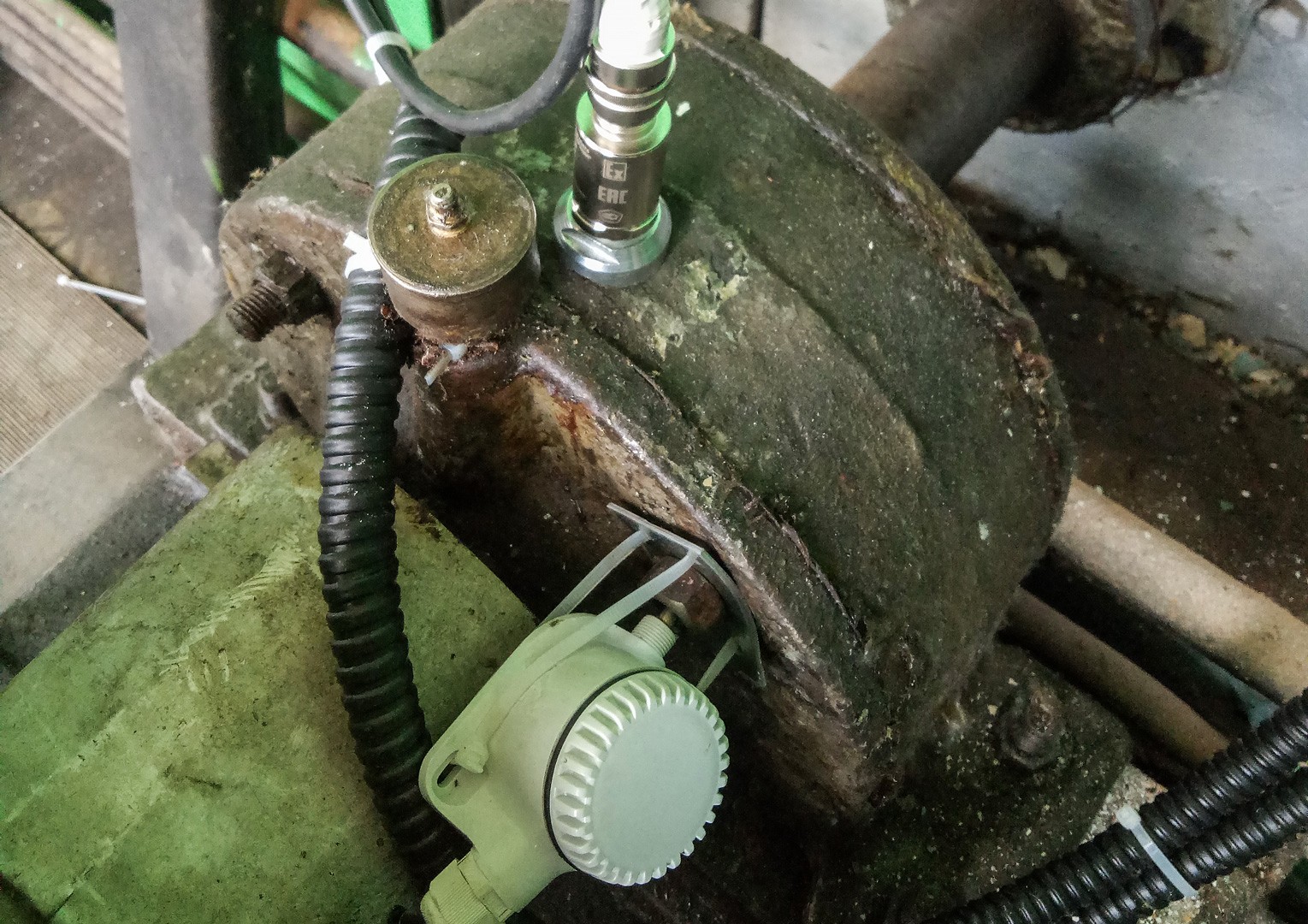

- датчик температуры на подшипнике электродвигателя – раз в 15 минут;
- датчик вибрации на подшипнике электродвигателя – раз в 15 минут;
- датчик вибрации на подшипнике насосов – раз в 15 минут.

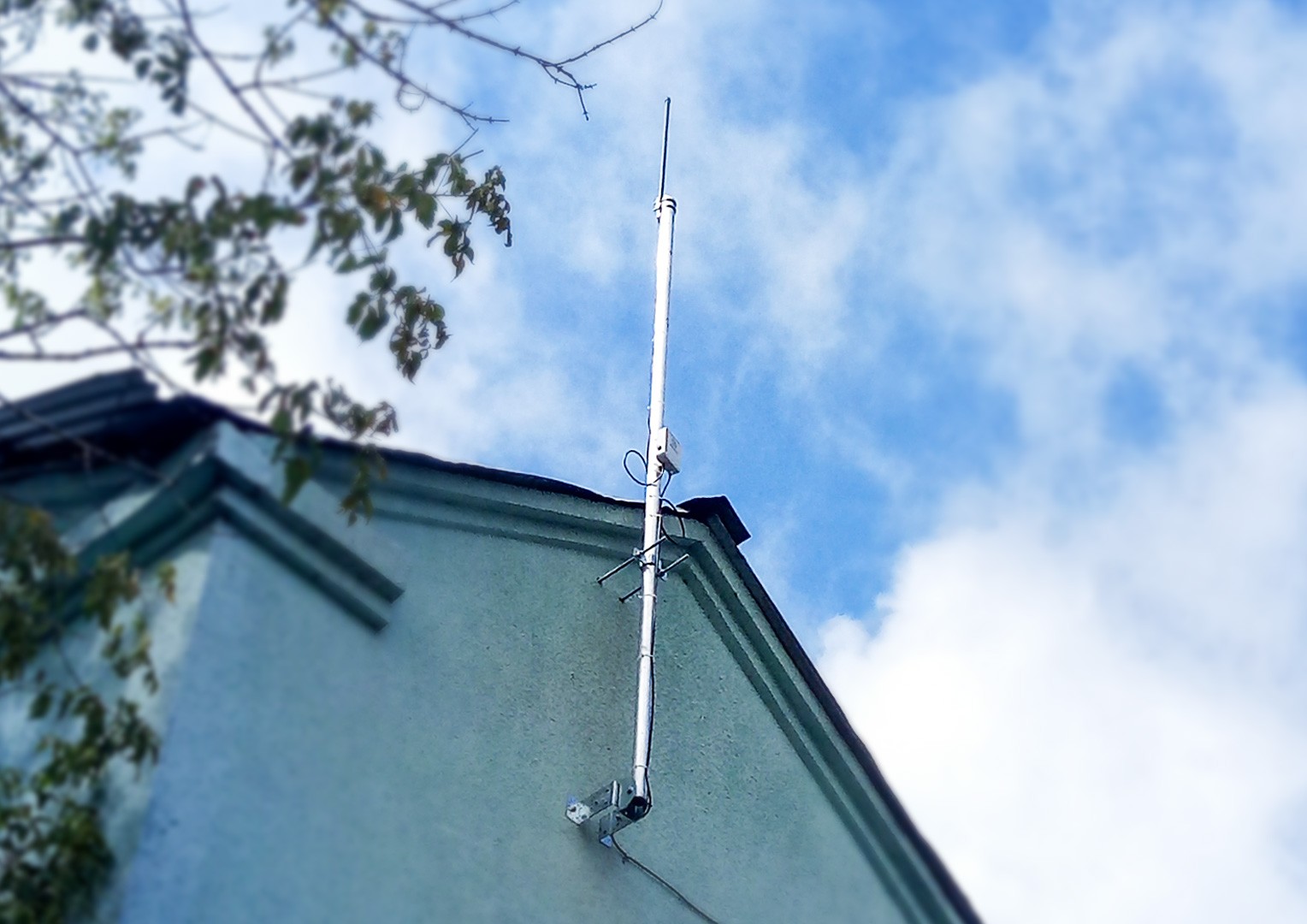

- Установлена базовая станция на мачте с внешней антенной на фасаде административного здания
- Успешно протестировано покрытие сетью LoRaWAN всей территории нефтебазы
- Организована обработка поступающих данных, их визуализация, хранение архивов и выгрузка отчетов в Excel на едином сервере
Результаты выполнения проекта
- Достигнуто значительное сокращение времени обхода и слежения за объектами нефтебазы.
- Сокращено время реагирования на непредвиденные поломки и аварии
- Обеспечено проведение предремонтной аналитики на основе анализа полученных данных за определенный период времени
