IIoT-решение для беспроводного мониторинга окружающей среды на объекте мусоросжигательного завода
г. Москва
2020, февраль – 2020, май
ООО «ПЛКСистемы», при участии ООО «ТИУС», совместно с компанией НПО «Прибор ГАНК» реализовали проект беспроводного мониторинга окружающей среды на мусоросжигательном заводе в Московской области.
Проект был выполнен с применением технологий Промышленного Интернета вещей (IIoT), организующих систему мониторинга на базе стационарных измерительных постов, в каждый из которых входят 4 газоанализатора ГАНК-4М, одна метеостанция СОКОЛ-М1 и один датчик состояния измерительного поста.
Основные задачи проекта
- Обеспечить удаленный мониторинг:
- параметров с газоанализатов, таких как концентрация газов и пыли в атмосфере, одновременное количество контролируемых газов должно быть не менее 12;
- температуры окружающей среды, влажности воздуха, атмосферного давления, силы и направления ветра, количества осадков и уровеня ультрафиолета;
- состояния измерительного поста, в том числе наличие связи, сетевого электропитания, уровеня заряда аккумуляторной батареи (резерв), относительной влажности и температуры внутри корпуса.
- Сбор данных должен осуществляться непрерывно с периодичностью опроса не менее 1 раза в 5-10 секунд.
- Предоставить оперативному персоналу доступ к информации 24/7, повысить эффективность анализа и планирования режимов работы завода, отталкиваясь от полученных данных.
Обоснование выбора IoT технологии и решения
Специалистами компаний «ПЛКСистемы» и «ТИУС» были проведены тесты беспроводных технологий LoRaWAN и 3G/4G на территории объекта заказчика. После анализа результатов было принято решение, что технология 3G/4G оптимально подходит для достижения поставленных задач и обеспечивает быстроту развертывания всей системы мониторинга до получения первых данных с объекта, что было важно для заказчика.
Выполненные работы
- Выполнена первоначальная настройка устройств сети передачи данных и обеспечено устойчивое прохождение сигнала на территории заказчика.
- Организован мониторинг окружающей среды, а также параметров концентрации газов и пыли в атмосфере на территории мусоросжигательного завода.

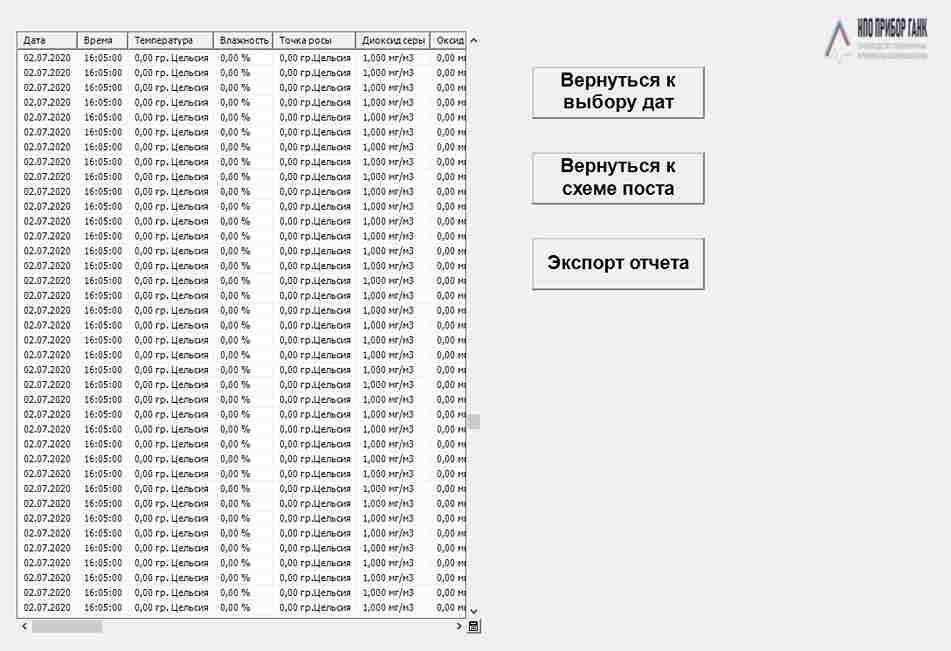

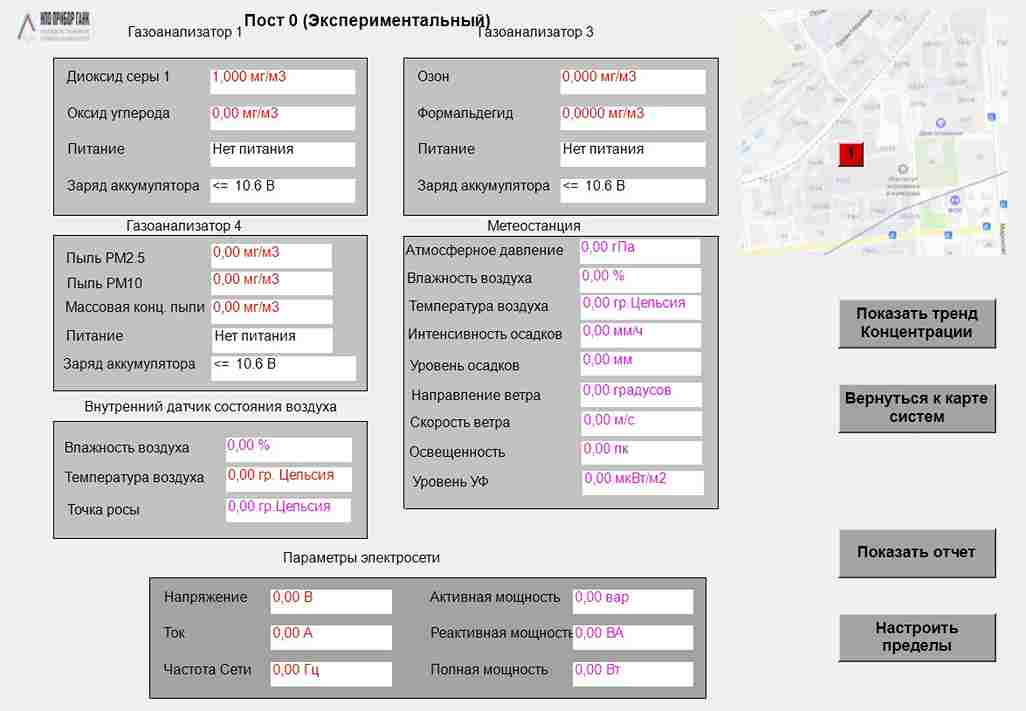

- Создание и проектирование решения верхнего уровня на базе средств SCADA-системы GeoSCADA, которая обеспечивает сбор, обработку и отображение данных от стационарных измерительных постов на объекте.
Результаты выполнения проекта
- Снижены трудозатраты на получение важных данных и, как следствие, сократилось время реагирования на непредвиденные ситуации на объекте.
- Оптимизирована структура системы мониторинга, где разрозненные датчики объединены в измерительные посты, что облегчило монтаж и эксплуатацию решения.

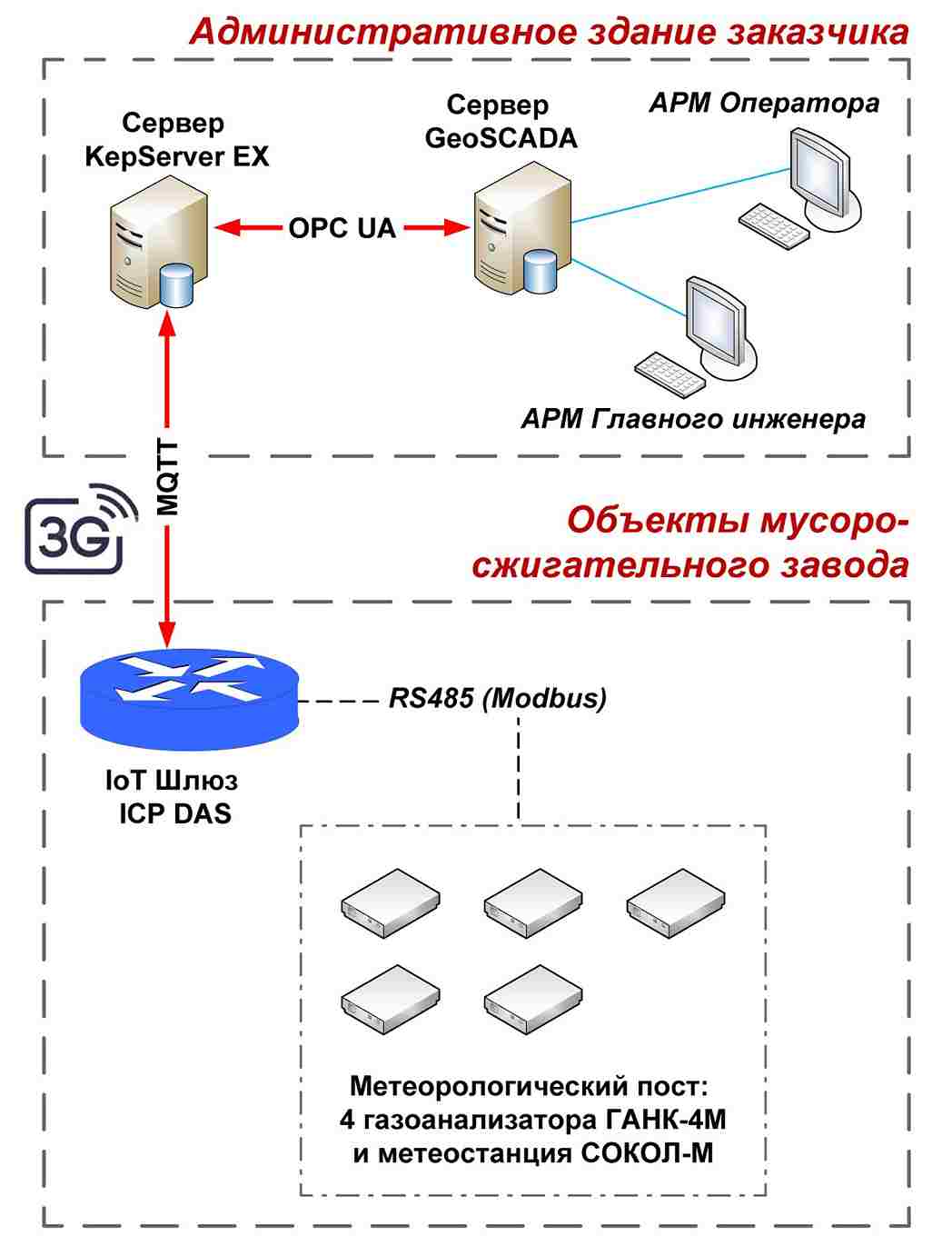

- Использование современных IoT технологий 3G/4G, OPC UA и протокола MQTT для передачи данных от объектов мониторинга на сервер SCADA.
- Перспективы по совместному разворачиванию таких систем мониторинга окружающей среды и качества атмосферного воздуха на промышленных предприятиях всей страны.
